Usiner la pièce qui permet au prototype de fonctionner
La CNC NMX est utilisée lorsqu'une pièce imprimée ne suffit plus ou lorsqu'il faut valider une géométrie dans un matériau plus rigide. L'objectif n'est pas de concurrencer un centre d'usinage industriel, mais de produire rapidement la pièce qui débloque une intégration.
Formats adaptés
La machine dispose d'une course nominale de 300 × 400 × 50 mm, d'une table de 320 × 580 mm et d'une hauteur de travail annoncée jusqu'à 85 mm selon le montage. Sa broche ER11 de 800 W, refroidie par liquide, fonctionne entre 6 000 et 24 000 tr/min.
Le constructeur annonce une précision de déplacement de 0,05 mm dépendant du matériau. Cette valeur décrit la machine et ne constitue pas une tolérance garantie sur chaque pièce. La géométrie, l'outil, le bridage, la matière et la stratégie d'usinage déterminent le résultat réellement atteignable.
Pièces courantes
- faces avant et plaques techniques ;
- perçages, lumières, poches et passages de connecteurs ;
- cales et interfaces d'adaptation ;
- supports de capteurs ou d'actionneurs ;
- gabarits de perçage et de montage ;
- reprises simples sur une petite pièce existante.
De la CAO au montage

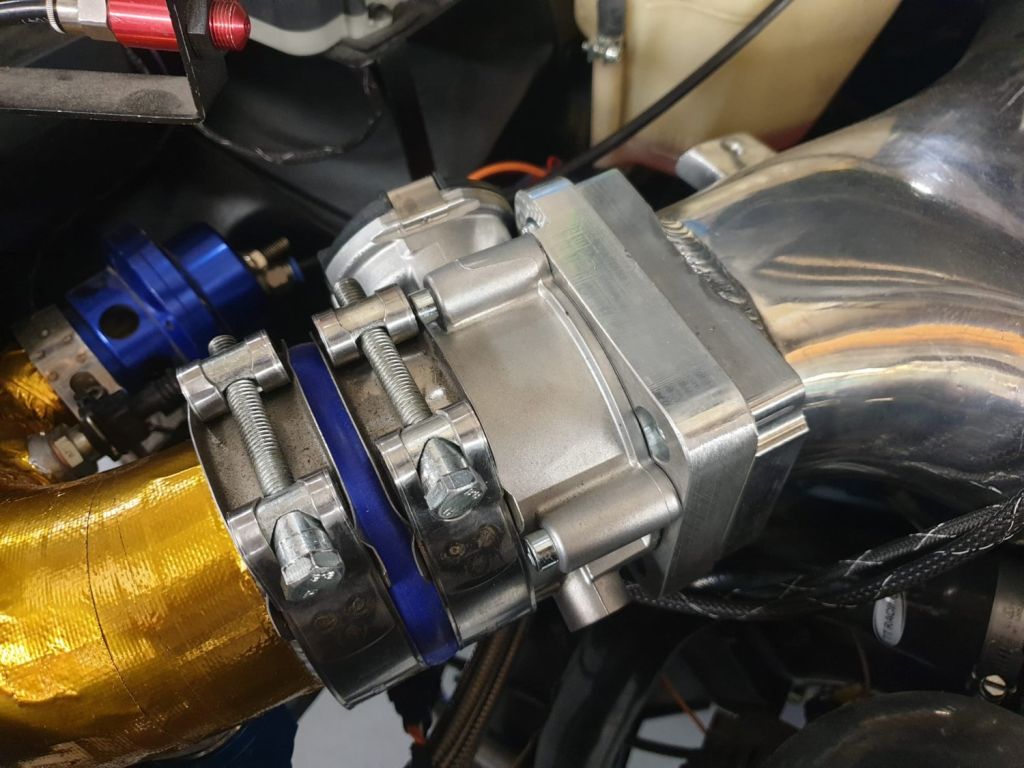

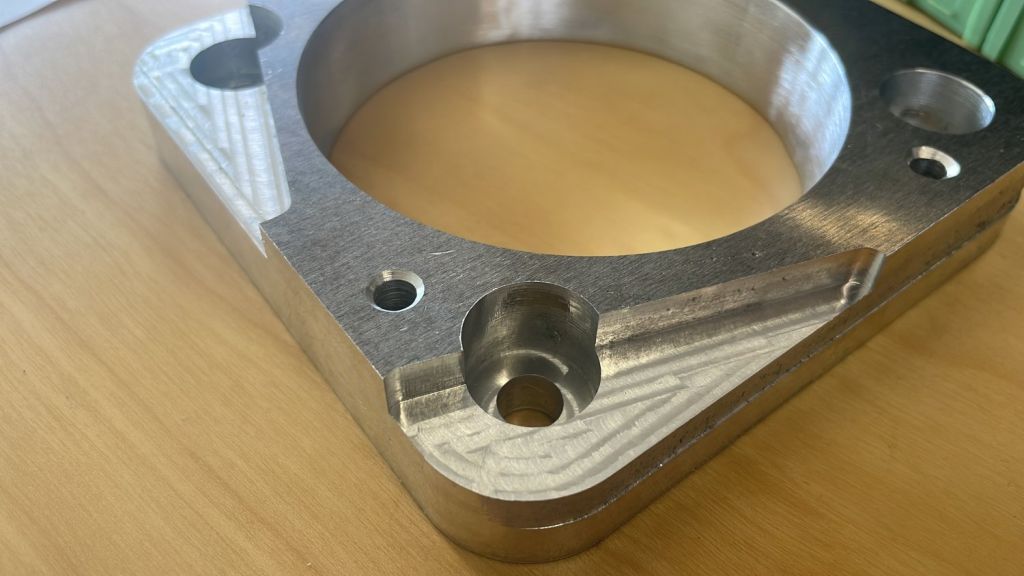

Une cale d'adaptation illustre bien l'intérêt de cette approche : relever les interfaces existantes, créer le modèle, usiner un premier exemplaire, contrôler le montage puis reprendre les détails utiles.
La pièce finale reste liée à son contexte. Une adaptation automobile, par exemple, doit aussi tenir compte des efforts, de la température, de l'étanchéité, des vibrations et de la maintenance.
Matières et limites
Les matières sont acceptées après vérification de leur usinabilité et des moyens de bridage. L'aluminium et certains plastiques techniques correspondent bien à ce format pour des prototypes. Les composites, les poussières dangereuses, les aciers difficiles, les pièces de grande dimension ou les tolérances de production serrées demandent d'autres équipements et sont orientés vers un spécialiste.
NMX ne présente pas cette CNC comme un moyen de production en volume. Elle complète la CAO, l'impression 3D et le marquage pour valider une solution ou préparer un dossier destiné ensuite à un atelier industriel.
Informations nécessaires
- fichier STEP, DXF ou plan coté ;
- matière et épaisseur ;
- dimensions de la pièce brute ;
- surfaces et cotes réellement fonctionnelles ;
- quantité souhaitée ;
- environnement d'utilisation et finition attendue.
