Mémo de mise en service d'un ECU moteur programmable

La première mise en service n'est pas le moment de découvrir le câblage ou les caractéristiques des composants. Son objectif est de valider méthodiquement l'installation avant d'autoriser l'injection, l'allumage puis la mise en charge du moteur.

Ce mémo reprend l'expérience accumulée sur des faisceaux et véhicules de compétition. Il ne remplace pas le manuel du fabricant, le schéma propre au véhicule, les règles de sécurité de l'atelier ni le règlement de la discipline. Une erreur de câblage ou de calibration peut provoquer un incendie, une mise en mouvement du véhicule ou la destruction du moteur et de l'électronique.

1. Définir la configuration finale

Avant de commander l'ECU, établir une liste complète des fonctions actuelles et futures :

• nombre et type d'injecteurs et de bobines ;
• triggers vilebrequin et arbre à cames ;
• papillon motorisé ou commande mécanique ;
• régulation de ralenti et de pression de suralimentation ;
• capteurs de pression, température, position et vitesse de roue ;
• sondes lambda, EGT et capteurs de cliquetis ;
• dashboard, PDM, enregistreur et autres équipements CAN ;
• boîte séquentielle, capteur de rapport, flat shift et blip ;
• stratégies flex fuel, traction control et protections moteur.

Prévoir une réserve réaliste d'entrées, de sorties et de capacité d'enregistrement. Vérifier également que les fonctions indispensables sont prises en charge par le firmware et par le matériel choisi, pas uniquement mentionnées de manière générique.

2. Réunir les données avant le câblage

Créer un dossier technique contenant au minimum :

• brochage exact de l'ECU et version du manuel ;
• schéma électrique du véhicule ;
• ordre d'allumage et repérage physique des cylindres ;
• caractéristiques des injecteurs à la pression différentielle prévue ;
• table de temps mort des injecteurs en fonction de la tension ;
• type de bobines, présence éventuelle d'un igniter et table de dwell ;
• type, nombre de dents et position des triggers ;
• calibrations des capteurs de pression, température et position ;
• courant nominal et courant d'appel des pompes et actionneurs ;
• plan des fusibles, relais, masses, épissures et connecteurs.

Un injecteur simplement décrit comme « plus gros » ou une bobine sans référence exploitable n'est pas une donnée de calibration. Mesurer le composant ou le remplacer par une pièce documentée coûte souvent moins cher qu'une séance de banc improductive.

3. Concevoir le faisceau pour le diagnostic

Le schéma doit être terminé avant la fabrication. Chaque conducteur est repéré à ses deux extrémités et chaque épissure est documentée. Le diamètre du fil, le connecteur, le sertissage, la protection mécanique et la température admissible sont choisis selon la charge et l'environnement.

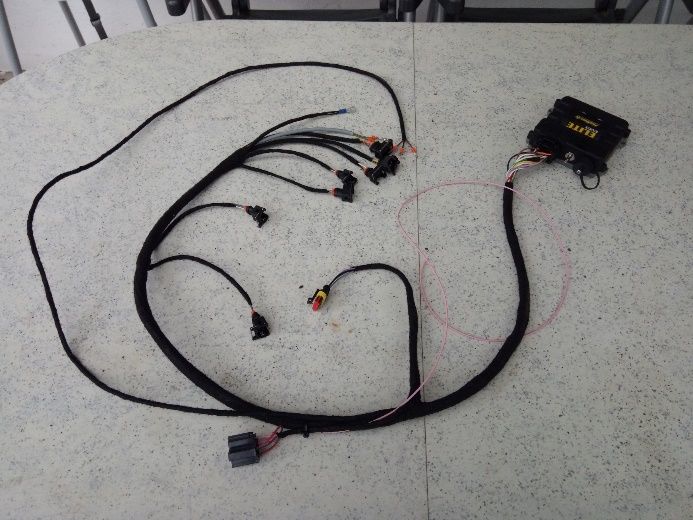

Exemple de faisceau moteur continu préparé avant son installation sur le véhicule.

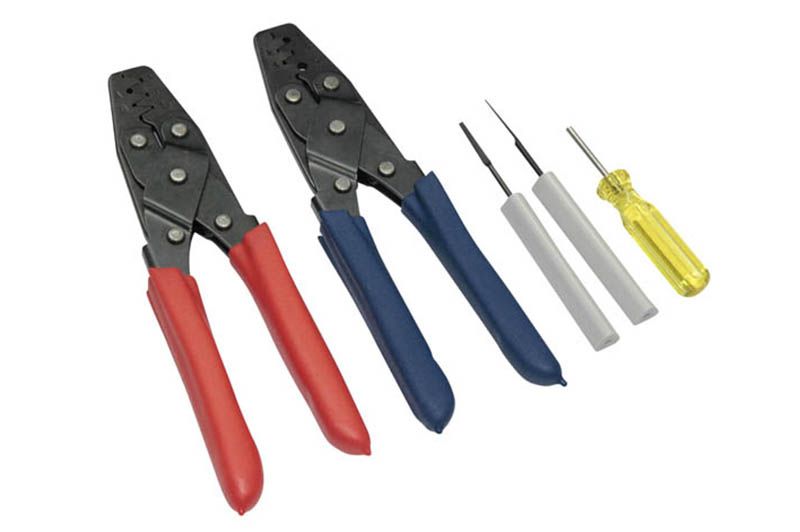

Chaque famille de contacts demande une matrice de sertissage adaptée ; une pince universelle ne garantit pas la géométrie ni la tenue attendues.

Points à contrôler :

• séparer physiquement les signaux faibles des câbles d'allumage, d'alternateur, de démarreur et de pompe ;
• utiliser les paires torsadées et blindages demandés pour les triggers, le knock et les communications ;
• raccorder le blindage exactement comme indiqué par le fabricant, généralement à une seule extrémité ;
• conserver les retours capteurs vers les broches dédiées de l'ECU lorsque le manuel le prévoit ;
• relier les masses de puissance aux points prescrits, avec une liaison moteur-batterie dimensionnée ;
• éviter les connecteurs intermédiaires inutiles tout en gardant les éléments démontables et accessibles ;
• protéger le faisceau des arêtes, de l'échappement, des fluides et des mouvements du groupe motopropulseur ;
• vérifier la terminaison et la topologie du bus CAN avant mise sous tension.

Limiter les connecteurs passe-cloison

Un connecteur multipoints passe-cloison est souvent proposé pour installer l'ECU dans l'habitacle et rendre le moteur rapidement démontable. Cette solution est propre en apparence, mais elle ajoute une paire de contacts sur presque chaque circuit. Elle multiplie donc les points susceptibles de prendre du jeu, de s'oxyder, de chauffer ou de présenter une résistance intermittente sous l'effet des vibrations.

Lorsque l'architecture du véhicule le permet, la solution privilégiée est de conserver le faisceau moteur continu depuis les connecteurs de l'ECU jusqu'aux injecteurs, bobines, triggers et capteurs moteur. Le faisceau complet traverse alors la cloison au moyen d'un passe-fil ou d'une traversée mécanique étanche, avec une protection contre le frottement et une retenue adaptée. L'ECU reste démontable par ses propres connecteurs dans l'habitacle.

Notre architecture recommandée regroupe le faisceau moteur, la boîte à relais et la boîte à fusibles en un sous-ensemble lié au moteur. Lors d'une dépose, cet ensemble peut rester avec le groupe motopropulseur ; les circuits des injecteurs, bobines, triggers, capteurs et actionneurs ne sont pas interrompus par un connecteur passe-cloison supplémentaire.

L'alimentation positive de la boîte à fusibles peut être reprise sur la borne B+ du démarreur, qui est déjà reliée à la batterie par un câble de forte section. Ce départ auxiliaire doit avoir sa propre protection principale, placée au plus près du point de prélèvement, et son conducteur doit être dimensionné pour la consommation simultanée des charges. Cette reprise n'est acceptable que si elle se trouve du côté correctement isolé par le coupe-circuit et respecte l'architecture de sécurité du véhicule.

La masse de puissance du faisceau et de l'ECU est raccordée au bloc moteur conformément au manuel de l'ECU. Le bloc doit lui-même disposer d'une liaison de faible impédance vers la batterie et, si nécessaire, vers le châssis. Les retours capteurs restent sur les broches dédiées de l'ECU et ne servent pas de masse aux relais ou aux actionneurs.

La jonction avec le faisceau habitacle est alors limitée aux commandes et communications à faible courant :

• signal de contact ou demande de mise sous tension ;
• demande de démarrage vers un relais de puissance correctement dimensionné ;
• commandes des relais de pompes à essence, sans faire transiter la puissance des pompes ;
• dashboard, témoins, boutons et bus de communication nécessaires.

Cette organisation évite de faire passer les alimentations et signaux sensibles d'injection, d'allumage et de mesure moteur dans une cascade de connecteurs.

Architecture privilégiée :

Batterie / coupe-circuit
  └── câble principal vers borne B+ du démarreur
        └── départ protégé vers boîte fusibles + relais liée au moteur
              ├── ECU
              ├── injecteurs et bobines
              ├── triggers et capteurs
              └── actionneurs moteur

Bloc moteur
  └── masse de puissance ECU + liaison dimensionnée vers batterie / châssis

Connecteur habitacle limité aux faibles courants
  ├── contact / mise sous tension
  ├── demande démarreur vers relais de puissance
  ├── commandes relais des pompes à essence
  └── dashboard, boutons et communications

Un connecteur passe-cloison reste justifié lorsqu'un moteur doit être déposé fréquemment, que le règlement l'impose ou que l'exploitation du véhicule exige une séparation rapide. Dans ce cas, il faut utiliser un connecteur de qualité automobile ou motorsport correctement dimensionné, limiter le nombre de jonctions, assurer la retenue mécanique et choisir soigneusement l'affectation des broches.

Les circuits de bobines, d'injecteurs et de solénoïdes commutent des courants rapides. Les placer au voisinage immédiat de signaux VR, knock, lambda, pression ou température dans un connecteur mal organisé peut favoriser le couplage capacitif ou inductif. Il faut préserver les paires torsadées et les blindages jusqu'au plus près des broches, séparer les familles de signaux et utiliser des contacts adaptés au courant réel.

Une mesure de continuité au multimètre ne suffit pas à qualifier cette jonction. Elle utilise un courant faible et ne révèle pas toujours :

• une résistance de contact qui augmente sous charge ;
• une coupure brève provoquée par les vibrations ou la traction du faisceau ;
• une chute de tension commune entre plusieurs charges ;
• un blindage interrompu ou une paire torsadée dégradée ;
• des parasites qui n'apparaissent que pendant le démarrage ou moteur en marche.

Lorsqu'une jonction multipoints est utilisée, compléter la continuité par une mesure de chute de tension sous charge, un test mécanique du faisceau et, pour les signaux sensibles, une observation à l'oscilloscope pendant le lancement puis à différents régimes.

Il n'existe pas une règle de masse valable pour tous les ECU. Une masse capteur ne doit pas être utilisée pour alimenter une charge, mais son rapport au moteur ou à la batterie dépend de l'architecture interne de l'ECU. Le manuel du modèle utilisé est la référence.

4. Distribuer et protéger l'alimentation

Établir le budget de courant des injecteurs, bobines, pompes, ventilateurs, solénoïdes, papillon et accessoires. Chaque branche doit être protégée en fonction du conducteur et de la charge. Les relais ou PDM doivent supporter le courant permanent et l'appel au démarrage.

Vérifier notamment :

• l'alimentation permanente et l'alimentation commutée demandées par l'ECU ;
• le point où l'ECU mesure sa tension de référence ;
• la protection du départ repris sur la borne B+ du démarreur et sa position par rapport au coupe-circuit ;
• la liaison de masse entre le bloc moteur, la batterie et le châssis ;
• la chute de tension pendant l'actionnement du démarreur ;
• la protection contre l'inversion de polarité et les transitoires ;
• les dispositifs de roue libre ou suppressions de surtension prévus pour les charges inductives ;
• la séquence d'arrêt afin que l'ECU puisse enregistrer ses données si le modèle l'exige ;
• le fonctionnement réel du coupe-circuit avec le moteur et l'alternateur actifs.

Le coupe-circuit doit répondre au règlement applicable et arrêter effectivement le moteur sans exposer l'électronique à une surtension d'alternateur. Ce test se prépare sur schéma ; il ne s'improvise pas à haut régime.

5. Contrôler le faisceau hors tension

Avant de brancher l'ECU :

• inspecter chaque connecteur et effectuer un léger test de traction sur les sertissages ;
• vérifier la continuité point à point avec le schéma, puis la chute de tension sous charge sur les circuits de puissance ;
• rechercher les courts-circuits vers le positif, la masse et les conducteurs voisins ;
• mesurer les résistances de terminaison CAN ;
• contrôler la polarité des diodes et dispositifs de suppression ;
• vérifier les valeurs de fusibles ;
• confirmer qu'aucune sortie ECU n'alimente directement une charge dépassant sa capacité.

Pour la première alimentation, débrancher les charges critiques lorsque cela est possible et utiliser une alimentation protégée ou une limitation de courant adaptée. Une consommation anormale impose de couper immédiatement et de chercher la cause.

6. Première mise sous tension, moteur arrêté

Sauvegarder la configuration initiale et noter les versions du firmware et du logiciel. Charger une base correspondant exactement au moteur et au matériel, puis contrôler les entrées une par une.

Sans démarrer :

• comparer la tension affichée par l'ECU à une mesure au multimètre ;
• vérifier les températures à froid et les pressions moteur arrêté ;
• calibrer le papillon, la pédale et les capteurs de position ;
• confirmer que la pression atmosphérique et la pression collecteur sont cohérentes ;
• tester les relais, ventilateurs et solénoïdes à faible risque avec les fonctions de test ;
• vérifier le sens des actionneurs avant toute commande automatique ;
• confirmer que les injecteurs et bobines restent inactifs lorsque le moteur ne tourne pas ;
• créer des protections de base pour pression d'huile, température, pression d'essence et sur-régime.

Un test de sortie ne doit jamais être lancé sans savoir ce que cette sortie commande. Le véhicule doit être sécurisé contre tout mouvement et le circuit d'essence surveillé.

7. Vérifier les injecteurs et l'allumage

Le débit d'injecteur doit être associé à une pression différentielle connue. La table de temps mort doit correspondre à l'injecteur, à sa tension d'alimentation et, si nécessaire, à la pression d'essence. Un écart entre injecteurs doit être corrigé avant la cartographie.

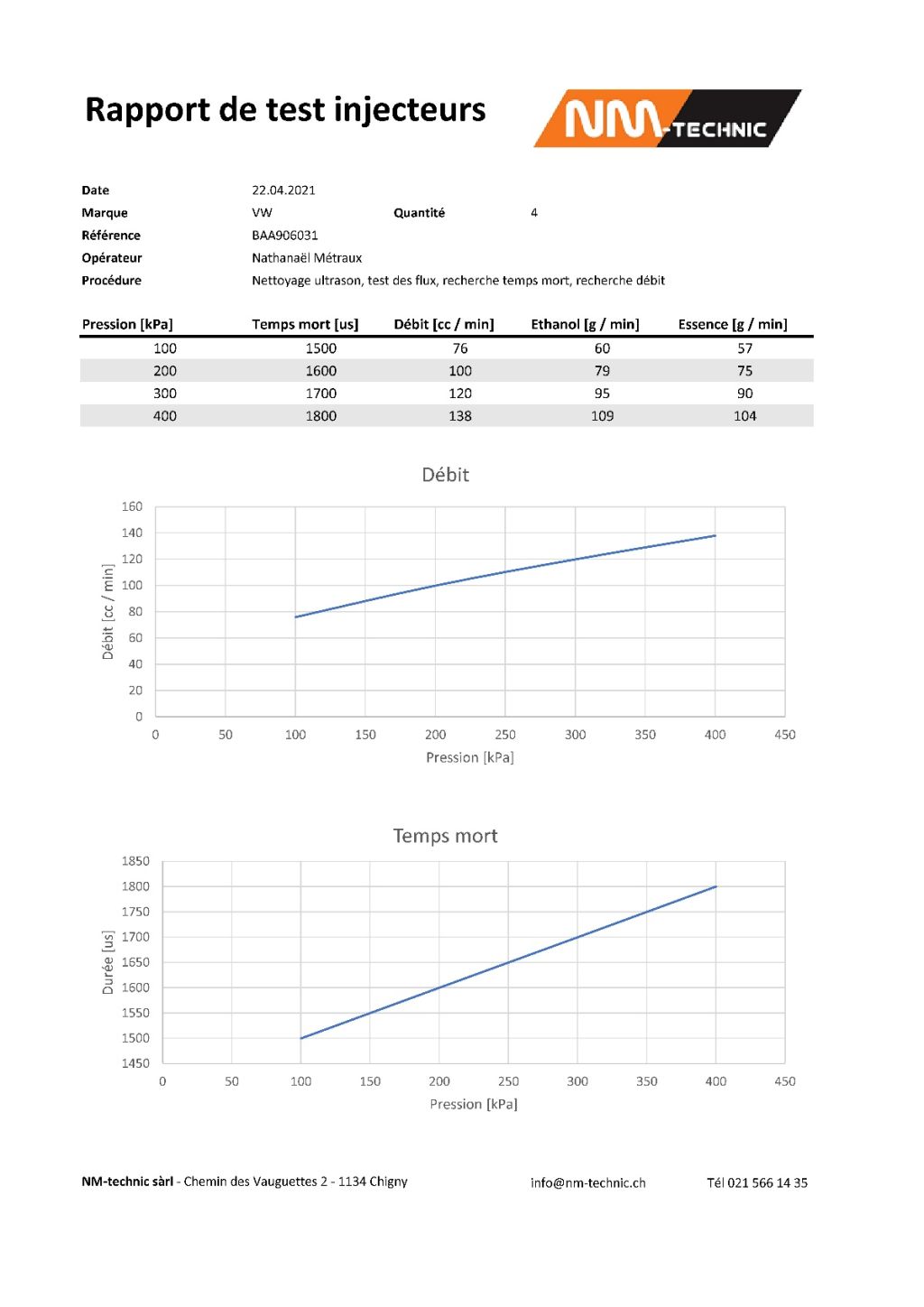

Exemple de rapport de caractérisation. Ces valeurs sont propres aux injecteurs mesurés et ne constituent pas une table générique.

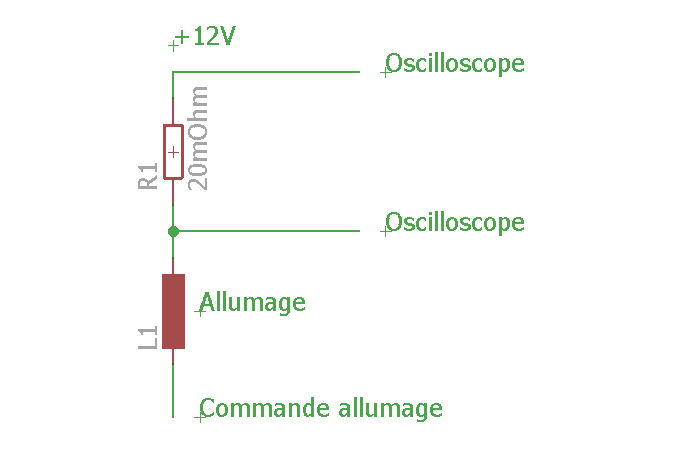

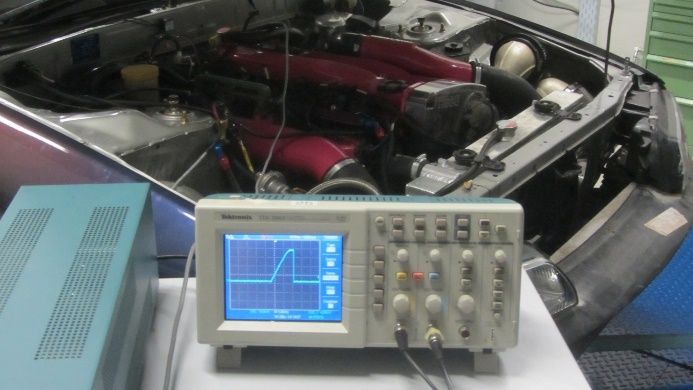

Le dwell des bobines dépend de la bobine, de l'igniter et de la tension. Une valeur trop faible limite l'énergie d'allumage ; une valeur excessive chauffe et peut détruire la bobine, le module ou l'ECU. Utiliser les données du fabricant ou effectuer une mesure avec les moyens adaptés, notamment une sonde de courant et un oscilloscope.

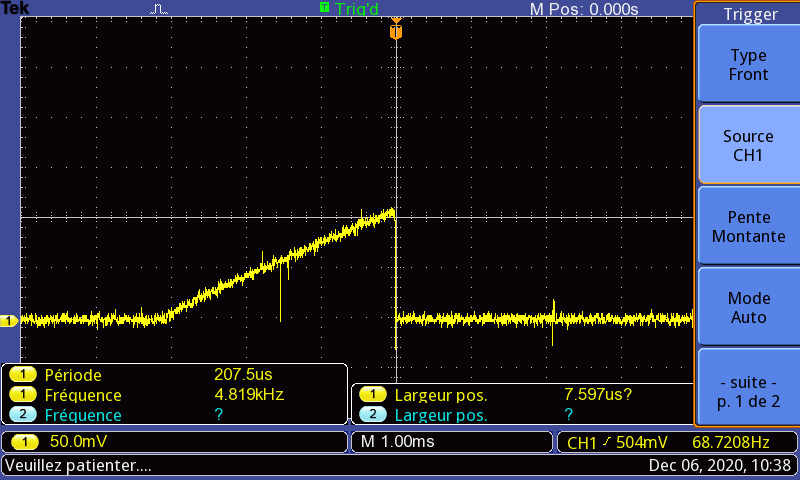

La rupture de pente indique l'entrée en saturation. La mesure doit être répétée aux tensions réellement rencontrées sur le véhicule.

Confirmer l'ordre d'allumage, le repérage des cylindres et l'affectation des sorties. Ne jamais déduire l'ordre d'allumage du seul nombre de cylindres.

8. Valider les triggers et la synchronisation

Identifier si les capteurs vilebrequin et arbre à cames sont de type inductif (VR) ou Hall, leur alimentation éventuelle, leur polarité et leur seuil de détection. Observer les signaux à l'oscilloscope pendant le lancement au démarreur si un doute subsiste.

Avec injection et allumage neutralisés :

• vérifier que le régime de démarrage est stable ;
• contrôler l'absence d'erreur de synchronisation ;
• observer les signaux vilebrequin et arbre à cames ;
• confirmer la pression d'huile pendant le lancement ;
• résoudre toute perte de synchronisation avant d'autoriser le démarrage.

Une polarité VR incorrecte peut sembler fonctionner à bas régime puis provoquer un décalage ou des pertes de synchronisation lorsque la vitesse augmente.

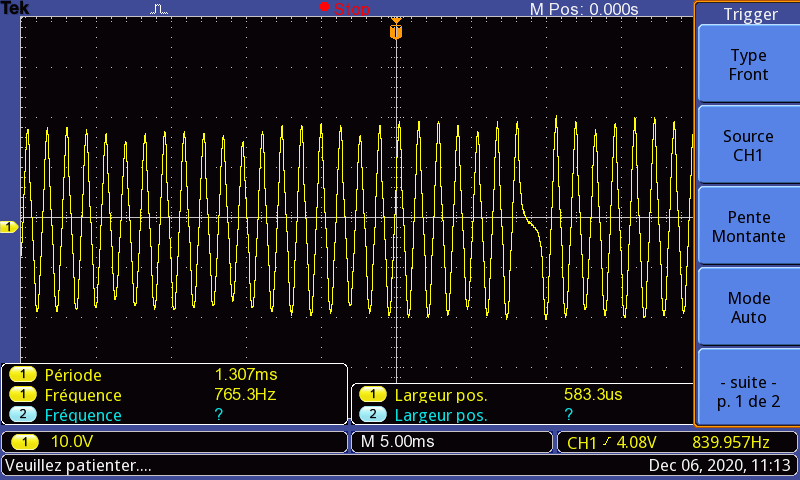

Exemple d'un signal inductif avec dents manquantes, contrôlé pendant la phase de mise en service.

9. Caler l'allumage à la lampe stroboscopique

Cette étape est obligatoire après toute création ou modification du système de trigger.

1. Neutraliser l'injection et, pour les premiers contrôles, retirer les bougies si cela facilite le lancement sans charge.
2. Définir dans l'ECU une avance fixe adaptée au contrôle, par exemple 10 degrés avant PMH lorsque la procédure du fabricant le permet.
3. Placer la lampe stroboscopique sur le cylindre de référence.
4. Actionner le démarreur et comparer le repère mécanique à la valeur verrouillée.
5. Ajuster l'offset du trigger, pas la table d'allumage, jusqu'à concordance.
6. Répéter le contrôle moteur en marche puis à un régime supérieur pour rechercher une dérive.

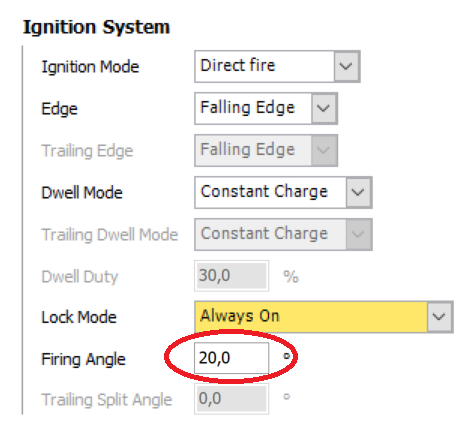

Exemple historique dans le logiciel Haltech : l'avance est verrouillée uniquement pendant la procédure de contrôle.

Le repère de PMH mécanique doit lui-même être fiable. En cas de doute, le vérifier physiquement avant toute tentative de réglage.

10. Préparer le premier démarrage

Avant d'autoriser l'essence et l'allumage :

• amorcer et contrôler les circuits d'huile et de carburant ;
• mesurer la pression d'essence et vérifier l'absence de fuite ;
• confirmer le fonctionnement du régulateur et le retour de carburant ;
• vérifier le niveau et la purge du refroidissement ;
• placer un extincteur adapté à portée immédiate ;
• assurer la ventilation du local et l'évacuation des gaz ;
• maintenir le véhicule, sélectionner le point mort et dégager les roues ;
• ouvrir un écran de logging avec les grandeurs critiques ;
• convenir d'un signal d'arrêt entre les personnes présentes.

La cartographie de démarrage doit être volontairement prudente. La pression de suralimentation est maintenue au minimum mécanique et les fonctions complexes sont activées progressivement.

11. Surveiller les premières minutes

Après le démarrage, contrôler immédiatement :

• pression d'huile et pression d'essence ;
• richesse à la sonde large bande ;
• tension de charge ;
• températures d'eau, d'air et d'huile ;
• fuites, odeurs, bruits et échauffements anormaux ;
• stabilité de la synchronisation ;
• cohérence de l'avance mesurée ;
• fonctionnement du ventilateur et des sécurités.

Couper le moteur dès qu'une valeur critique n'est pas cohérente. Une protection logicielle est une dernière barrière, pas un substitut à la surveillance humaine pendant la mise en service.

12. Préparer le passage au banc

Avant de réserver le banc, confirmer :

• compressions ou test d'étanchéité cohérents ;
• absence de fuite et pression d'huile correcte ;
• pression et débit de carburant suffisants sous charge ;
• injecteurs caractérisés et équilibrés ;
• refroidissement, ventilateurs et alternateur opérationnels ;
• bougies, bobines et dwell adaptés ;
• lambda large bande validée ;
• logs propres sans erreur de synchronisation ;
• limites de régime, température, pression d'huile et mélange configurées ;
• pneumatiques, transmission, arrimage et véhicule compatibles avec le banc.

Le réglage en charge commence avec peu d'avance, une richesse prudente et la pression de suralimentation minimale. Le cliquetis est surveillé avec un équipement adapté. Les stratégies de couple, traction control, flat shift et boost par rapport ne sont affinées qu'après validation du fonctionnement de base.

Checklist de remise au client

• schéma électrique à jour et affectation des entrées/sorties ;
• références et calibrations des capteurs, injecteurs et bobines ;
• fichier de configuration daté avec version du firmware ;
• sauvegarde de la cartographie validée ;
• liste des fusibles, relais et pièces de rechange ;
• seuils de protection et procédure d'arrêt ;
• log de référence d'un fonctionnement normal ;
• limites d'utilisation et travaux restant à réaliser.

Une installation devient maintenable lorsque le prochain diagnostic peut être effectué à partir de documents fiables plutôt qu'en retraçant le faisceau sur le véhicule.
