Le modèle VE : comprendre le calculateur moteur moderne
Le modèle VE permet à un calculateur programmable d’estimer la masse d’air admise avant de déterminer la quantité de carburant et le temps d’ouverture des injecteurs. Il relie ainsi la physique du moteur aux paramètres réels du système d’injection.
Deux philosophies pour calculer l’injection
Une gestion moteur peut utiliser une table directe exprimée en millisecondes. Chaque cellule contient alors une durée d’ouverture d’injecteur pour un régime et une charge donnés. Cette méthode est simple à visualiser, mais elle mélange plusieurs éléments : remplissage du moteur, débit des injecteurs, pression de carburant, richesse demandée et corrections.
Le modèle VE, pour Volumetric Efficiency ou rendement volumétrique, suit une logique différente. La table décrit principalement la capacité du moteur à remplir ses cylindres. Le calculateur combine ensuite cette information avec la pression, la température, la cylindrée, la richesse cible et les caractéristiques des injecteurs. Le comportement physique du moteur est ainsi séparé des caractéristiques du système d’injection.
La théorie des gaz parfaits
Sur un moteur quatre temps, chaque cylindre effectue une admission tous les deux tours de vilebrequin. Un moteur de 2,0 L absorbe donc théoriquement un volume total de 2,0 L d’air tous les deux tours, si ses cylindres se remplissent exactement à leur volume géométrique.
La relation des gaz parfaits relie pression, volume, température et quantité de matière :
Dans ces équations, \(P\) est la pression absolue, \(V\) le volume, \(n\) la quantité de matière, \(R\) la constante universelle des gaz parfaits, \(T\) la température absolue, \(M\) la masse molaire de l’air et \(m\) la masse d’air.
Le calcul doit employer des unités cohérentes. La température est notamment exprimée en kelvins et la pression doit être absolue, et non relative à l’atmosphère.
Pourquoi le moteur réel n’est pas parfait
L’air rencontre des pertes de charge dans le filtre, le compresseur ou le turbo, l’intercooler, le papillon, le collecteur et les soupapes. L’échappement influence également le renouvellement des gaz. À cela s’ajoutent les effets dynamiques : ondes de pression, résonances d’admission, croisement des soupapes et vitesse des gaz.
Le rendement volumétrique représente l’écart entre le remplissage théorique et le remplissage réel. On peut l’introduire dans l’estimation de la masse d’air :
Une VE de 85 % signifie, dans le cadre du modèle choisi, que la masse d’air effectivement piégée correspond à environ 85 % de la référence théorique calculée. La VE n’est ni une durée d’injection ni une richesse. C’est un coefficient de remplissage, dont la convention exacte peut légèrement varier selon le calculateur.
Comment l’ECU calcule le temps d’injection
Le calcul suit une chaîne logique. Le calculateur estime d’abord la masse d’air, applique le rendement volumétrique, détermine la masse de carburant nécessaire selon la richesse cible, puis convertit cette masse en temps d’ouverture d’injecteur.
\(AFR\) désigne le rapport air/carburant cible, \(Q_{inj}\) le débit réel de l’injecteur, \(DT\) le dead time ou temps mort et \(PW\) le pulse width, c’est-à-dire le temps d’ouverture final. Dans cette logique, le temps d’injection est le résultat du modèle et non la base du réglage.
Les capteurs indispensables

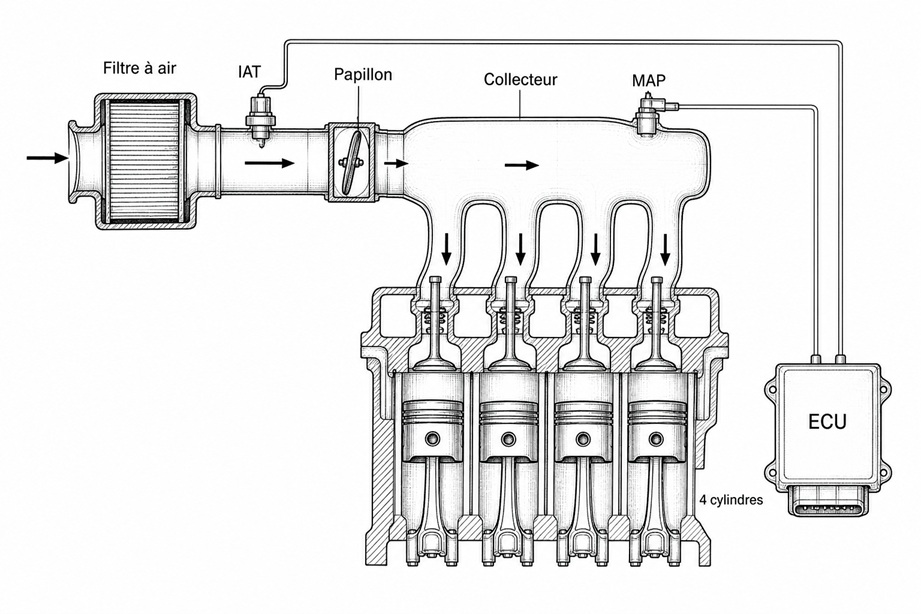

MAP
Le Manifold Absolute Pressure Sensor mesure la pression absolue dans le collecteur, après le papillon. Cette position est essentielle pour représenter la charge réellement vue par le moteur.
IAT ou ATS
Le capteur de température d’air d’admission permet d’estimer sa densité. Son emplacement doit donner une mesure représentative de l’air effectivement admis.
Régime moteur
Le régime situe le point de fonctionnement et détermine la fréquence des cycles d’admission.
Tension et pression carburant
La tension batterie agit sur le temps mort des injecteurs. Une mesure de pression carburant permet, si l’ECU la prend en charge, de surveiller ou corriger la pression différentielle.
Les contraintes matérielles du modèle
Un modèle VE exige des données injecteur fiables : débit réel, pression différentielle de référence, temps mort selon la tension batterie et comportement aux faibles temps d’ouverture. La pression de carburant doit également être connue et stable, ou mesurée si la stratégie le prévoit.
Une erreur de débit oblige l’ECU à compenser partout dans la table. Un dead time incorrect déforme surtout les zones où le temps d’injection est court, par exemple au ralenti. La table peut alors sembler difficile à lisser alors que le problème se trouve dans la caractérisation de l’injecteur.
Pourquoi plus de boost ne signifie pas plus de VE
La pression MAP intervient déjà dans le calcul de densité. Un moteur à 0,6 bar de suralimentation peut donc présenter une VE proche de celle observée à 1,0 bar, à régime identique, si son remplissage mécanique reste similaire. La masse d’air augmente parce que la pression absolue augmente, sans imposer une hausse proportionnelle de la valeur VE.
Lorsque \(P\) augmente, la masse d’air calculée augmente. Si la respiration du moteur ne change pas sensiblement, la VE reste proche et l’ECU commande automatiquement davantage de carburant. Dans la pratique, la VE peut tout de même évoluer avec la pression à cause de la contre-pression d’échappement, des températures, du rendement du turbo ou de phénomènes de distribution. Elle ne doit simplement pas être confondue avec le niveau de boost.

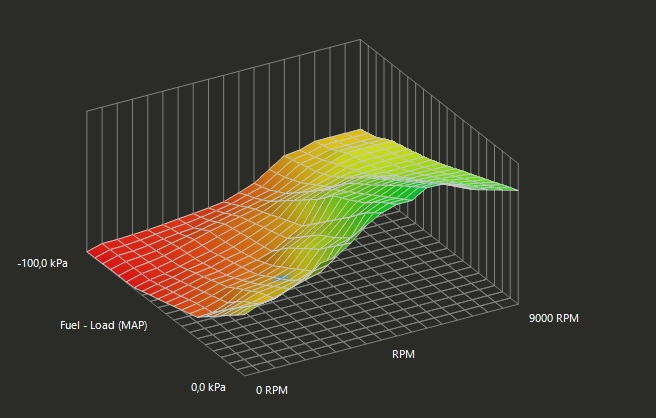

Pourquoi une table VE ressemble à une courbe de couple
Lorsque les capteurs et les paramètres sont justes, la table VE suit généralement la respiration du moteur. Une zone de couple élevé correspond à un bon remplissage des cylindres ; la VE y forme souvent un plateau ou une bosse. Elle diminue ensuite lorsque les conduits, les soupapes ou la distribution limitent le débit à haut régime.
Un pic isolé ou un creux difficile à expliquer peut signaler un problème mécanique, un capteur incorrect, une variation de pression carburant, un mauvais dead time ou une erreur de calibration. La cohérence de la table devient ainsi un outil de diagnostic.
Exemple indicatif de VE selon différents moteurs
| Régime | Moteur de série 2,0 L | BMW S54 | Honda K20A |
|---|---|---|---|
| 2 000 tr/min | 72 % | 78 % | 75 % |
| 3 000 tr/min | 80 % | 88 % | 84 % |
| 4 000 tr/min | 85 % | 96 % | 90 % |
| 5 000 tr/min | 87 % | 99 % | 97 % |
| 6 000 tr/min | 84 % | 97 % | 103 % |
| 7 000 tr/min | 78 % | 92 % | 104 % |
| 8 000 tr/min | — | — | 100 % |
Un moteur atmosphérique performant peut dépasser ponctuellement 100 % grâce aux accords d’admission et d’échappement. Le Honda K20A est un exemple connu de moteur pouvant exploiter ces phénomènes à haut régime ; le BMW S54 illustre un moteur dont le remplissage peut approcher 100 %. Les chiffres exacts dépendent toutefois de la méthode de mesure, de la configuration et de la convention utilisée par l’ECU.
Une table VE cohérente présente normalement des transitions progressives qui suivent la respiration du moteur.
Les avantages en maintenance
Le remplacement des injecteurs ne devrait pas imposer de reconstruire toute la table VE. Il faut principalement renseigner leur nouveau débit, leur dead time, leur pression différentielle de référence et, si nécessaire, adapter la gestion de pression carburant.
Le moteur, ses conduits et sa distribution n’ayant pas changé, son rendement volumétrique reste globalement identique. Une vérification complète demeure nécessaire, mais les corrections résiduelles devraient être limitées si les nouvelles données injecteur sont exactes.
Les avantages en réglage et dans les logs
Les corrections à court terme (Short Term Fuel Trim) et à long terme (Long Term Fuel Trim) indiquent l’écart entre la quantité de carburant prévue et celle nécessaire pour atteindre la cible. Des logs propres permettent de regrouper ces écarts par cellule et de corriger progressivement la table.
ou, en lambda :
\[ VE_{corrigée}=VE_{actuelle}\times\frac{\lambda_{mesurée}}{\lambda_{cible}} \]Cette correction suppose que les autres paramètres sont justes. Elle doit être appliquée avec des capteurs fiables, un moteur stable, hors enrichissements transitoires, à température correcte et avec une pression de carburant stable. Une erreur lambda ne prouve pas à elle seule que la cellule VE est fautive.
Les avantages sur un moteur turbo
Un moteur turbo peut être réglé initialement à faible pression de suralimentation, puis vérifié progressivement à une pression plus élevée. Si le modèle est juste, l’augmentation du boost ne demande pas de refaire toute la table VE : la hausse de pression MAP augmente déjà la masse d’air calculée.
Cette propriété ne dispense jamais d’un contrôle sous charge. Il faut surveiller la richesse, l’avance à l’allumage, le cliquetis, la température d’admission, la pression carburant et le duty cycle des injecteurs. La montée en charge doit rester progressive et adaptée aux limites mécaniques.
Le cas des moteurs à papillons individuels
Sur un moteur équipé de papillons individuels, ou ITB, comme certains Nissan RB26, BMW S54 et moteurs de compétition, le signal MAP peut varier fortement à faible ouverture et devenir peu représentatif de la charge. Dès que les papillons s’ouvrent, la pression du collecteur se rapproche parfois rapidement de la pression atmosphérique, alors que le débit continue d’augmenter.
Le mode Alpha-N utilise alors la position du papillon (TPS) et le régime moteur comme axes principaux. Une stratégie moderne peut employer une table TPS/régime tout en conservant la MAP comme correction ou dimension supplémentaire. Cette approche aide à corriger les pertes de charge dans le piping en amont, les variations de pression et les conditions atmosphériques, tout en gardant une charge lisible avec des ITB.
Idées reçues sur la table VE
Plus de boost signifie plus de VE : faux. La pression est déjà une variable du calcul de masse d’air.
Une table VE est une table de richesse : faux. La richesse cible appartient à une autre partie du modèle.
Changer d’injecteurs impose de refaire toute la cartographie : faux, si leurs paramètres sont correctement renseignés.
Une VE supérieure à 100 % est impossible : faux. Les phénomènes dynamiques peuvent améliorer ponctuellement le remplissage.
Une belle table VE ressemble souvent à une courbe de couple : vrai, car les deux reflètent le remplissage des cylindres.
Un capteur MAP à l’air libre fonctionne en VE : faux. Il ne mesure alors pas la pression réelle du collecteur.
Les limites du modèle VE
Le modèle VE n’est pas magique. Sa précision dépend entièrement de la qualité des mesures et des paramètres. Des injecteurs mal caractérisés, une pression carburant instable, un capteur MAP mal placé, une IAT influencée par la chaleur locale, une sonde lambda lente ou mal calibrée et des compensations de température incorrectes peuvent tous déformer la table.
Lorsqu’une zone exige des valeurs étranges, la bonne démarche consiste à vérifier la chaîne complète avant de lisser la table. Une table apparemment propre obtenue en masquant une erreur matérielle reste un modèle faux et fragile.
Conclusion
Le modèle VE sépare la physique du moteur, les informations des capteurs, les caractéristiques des injecteurs, la richesse cible et le temps d’injection final. Chaque élément peut être contrôlé et corrigé sans confondre sa fonction avec celle des autres.
Bien paramétré, le réglage en VE est plus logique, plus robuste, plus facile à interpréter et plus simple à maintenir qu’une table directe en millisecondes. Sa qualité repose néanmoins sur une règle incontournable : les données qui alimentent le modèle doivent être fiables.
